Избор на вътрешна хлабина или предварително натоварване
Работната хлабина или предварително натоварване в лагер влияе, наред с други неща, върху триенето, размера на зоната на натоварване и живота на лагера при умора. Диаграма 1 показва връзката между тези параметри. Диаграмата е обобщена и базирана на търкалящи лагери при радиално натоварване.
За общи приложения диапазонът на работното разстояние трябва да бъде в препоръчителната зона, показана на диаграма 1.
Изборът на първоначална вътрешна хлабина и Изборът на предварително натоварване описват влияещите фактори, които трябва да се вземат предвид, и предоставят методите, чрез които можете да изчислите първоначалната вътрешна хлабина, необходима за постигане на степента на хлабина/предварително натоварване, изисквана от вашето приложение.

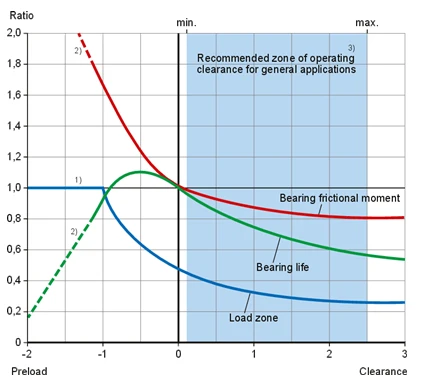

диаграма 1 - Оперативна хлабина или предварително натоварване спрямо основните оперативни критерии
Вътрешната хлабина на лагера (фиг. 1) се определя като общото разстояние, през което един лагерен пръстен може да се премести спрямо другия в радиална посока (радиална вътрешна хлабина) или в аксиална посока (аксиална вътрешна хлабина).
Първоначалната вътрешна хлабина е вътрешната хлабина в лагера преди монтажа.
Монтираната хлабина е вътрешната хлабина в лагера след монтажа, но преди работа.
Работната хлабина е вътрешната хлабина в лагера, когато той работи и е достигнал стабилна температура.
В повечето приложения първоначалната вътрешна хлабина в лагера е по-голяма от работната му хлабина. Това се дължи на ефектите от:
намесата пасва на вала и/или корпуса
термично разширение на лагерните пръстени и свързаните с тях компоненти
Лагерите трябва да имат подходяща работна хлабина, за да работят задоволително (Важност е да изберете правилна хлабина/предварително натоварване).
В повечето случаи лагерите изискват определена степен на хлабина (избор на първоначална вътрешна хлабина). В някои случаи обаче те може да изискват предварително натоварване, т.е. отрицателна хлабина (Избор на предварително натоварване).
Като общо правило:
Сачмените лагери трябва да имат оперативна хлабина, която е практически нулева.
Цилиндричните, иглените, сферичните и CARB тороидалните ролкови лагери обикновено изискват поне малка работна хлабина.
Конусните ролкови и сачмените лагери с ъглов контакт трябва да имат малка работна хлабина, освен в приложения, където се изисква висока степен на коравина или позиционен контрол, в който случай те могат да бъдат монтирани със степен на предварително натоварване.
